Jeden przewód do obrazu i zasilania: jak poprawnie zaplanować PoE

PoE upraszcza okablowanie, ponieważ ten sam przewód przesyła dane i energię. Żeby system pracował stabilnie, trzeba jednak uwzględnić różnicę między niewielką kamerą stałą a modelem PTZ z silnikami i dodatkowymi odbiornikami.

Technik przy szafie z przełącznikami i przewodami Ethernet
Przegląd zaczyna się w szafie sieciowej: od oznaczeń portów, modelu przełącznika i dostępnego budżetu zasilania.

Wyobraźmy sobie kamerę, która w dzień działa poprawnie, a po zmroku zaczyna się ponownie uruchamiać. Włączenie IR lub grzania zwiększa zapotrzebowanie na energię. Jeśli port, łączny budżet zasilania albo przewód nie spełniają wymagań, obraz może zniknąć właśnie wtedy, gdy jest najbardziej potrzebny. W takiej sytuacji trzeba sprawdzić tor zasilania, zanim uzna się urządzenie za uszkodzone.

Każda z sześciu kamer w ofercie PhotoSequence korzysta z PoE, lecz nie oznacza to zgodności z każdym portem opisanym tym skrótem. Standard zasilania, długość połączenia i ewentualny injector dobiera się przed zakupem. Dzięki temu parametry sieci odpowiadają konkretnemu modelowi, a nie ogólnemu hasłu na opakowaniu.

Jedno połączenie, dwie funkcje

Power over Ethernet umożliwia dostarczenie energii prądem stałym oraz transmisję danych przez wspólny kabel. Kamera jest urządzeniem zasilanym, czyli PD, natomiast przełącznik PoE lub injector pełni rolę PSE. Takie rozwiązanie może wyeliminować osobny przewód zasilający i gniazdo przy kamerze, pod warunkiem zgodności całego połączenia z wymaganiami sprzętu.

Samo określenie PoE nie mówi, ile energii otrzyma kamera. Potrzebne są informacje o standardzie IEEE, klasie urządzenia, możliwościach portu i łącznej mocy przełącznika. 802.3af oraz 802.3at nie oznaczają tego samego zakresu zasilania. Liczba gniazd RJ45 nie wystarcza do policzenia liczby kamer, które można bezpiecznie podłączyć.

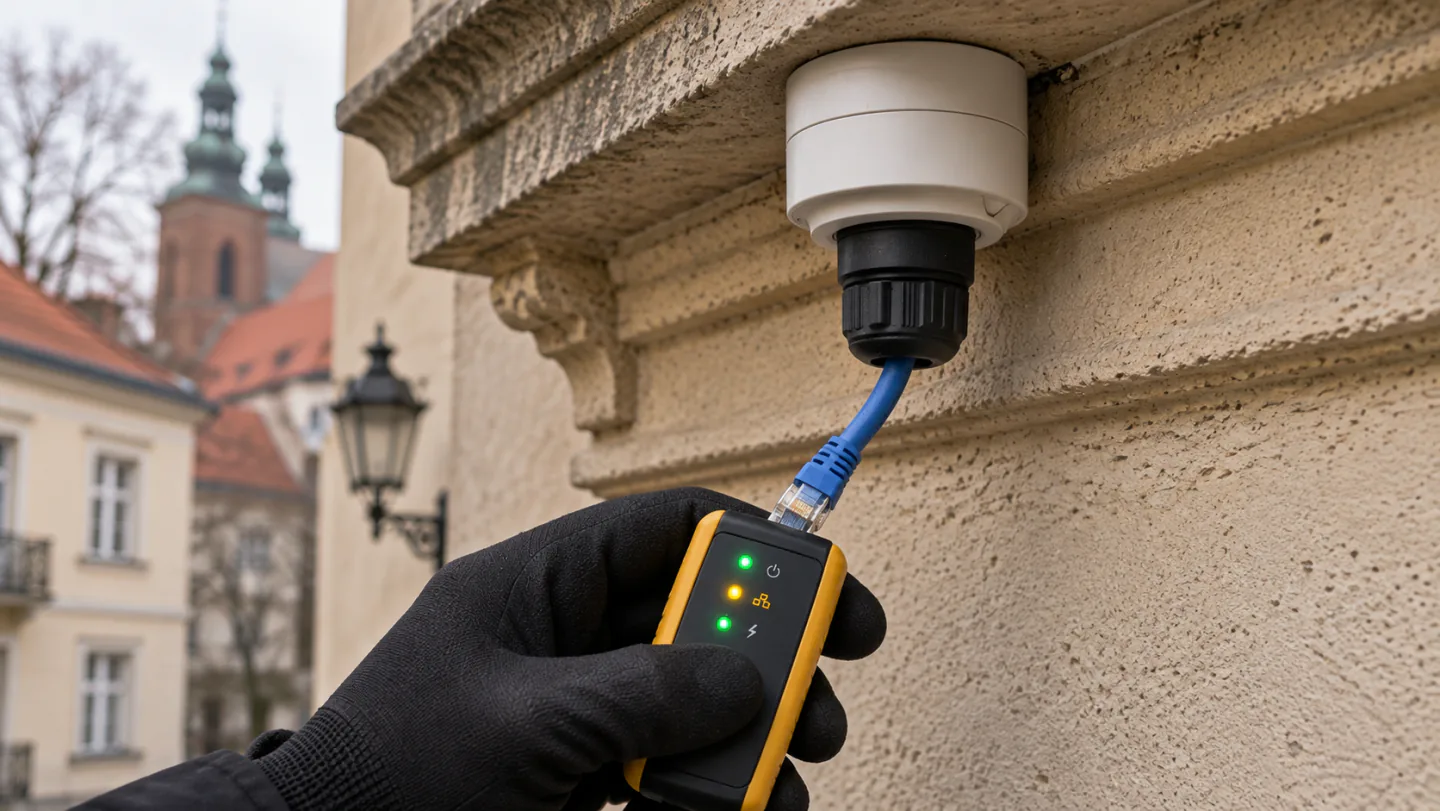

Przepust kamery z jednym przewodem i testerem PoE
Jeden kabel przechodzi przez przepust kamery. Test ciągłości przewodu nie zastępuje sprawdzenia zasilania przy największym obciążeniu.

Wymagania sześciu modeli trzeba czytać oddzielnie

Punktem wyjścia są maksymalne wymagania producenta i warunki pracy. Pobór typowy nie jest wartością szczytową: podczerwień, ogrzewanie i napędy mogą zmieniać obciążenie. Projekt zasilania powinien uwzględniać te funkcje, zamiast opierać się wyłącznie na spokojnej pracy kamery w pomieszczeniu.

Klasa 2 to do około 6,5 W po stronie urządzenia, a klasa 3 około 13 W. Większe wymagania mogą oznaczać potrzebę PoE+ 802.3at lub rozwiązania wskazanego przez producenta. W specyfikacji dla PTZ podajemy konkretny standard i moc, a nie samo słowo PoE.

Osiem portów nie gwarantuje zasilania ośmiu kamer

Przełącznik ma dwa ograniczenia: moc pojedynczego portu i wspólny budżet wszystkich portów. Urządzenie z ośmioma gniazdami oraz budżetem 60 W nie zapewni każdemu z nich pełnego zasilania klasy 3 jednocześnie. Liczbę obsługiwanych kamer trzeba wyliczyć z ich wymagań, sposobu przydzielania mocy i przyjętego zapasu, a nie z samej liczby złączy.

Jeżeli istniejący przełącznik nie obsługuje PoE, można dobrać właściwy injector lub midspan. Powinien mieć znane parametry, bezpieczne miejsce montażu i czytelne oznaczenie. Ukrywanie wielu przypadkowych zasilaczy w suficie utrudnia późniejszą diagnostykę i serwis całego systemu.

Każdemu portowi przypisujemy konkretną kamerę. To ułatwia naprawę i odłączenie pojedynczego urządzenia w razie potrzeby. Także ochrona dostępu do obrazu korzysta z uporządkowanej sieci: trudno skutecznie odizolować kamerę, jeśli nie wiadomo, do którego przewodu jest podłączona.

Długość przewodu sprawdzamy przed uruchomieniem

Typowy kanał Ethernet na miedzi projektuje się do 100 m zgodnie z właściwym standardem. Połączenie PoE musi dodatkowo spełniać wymagania dotyczące zasilania i jakości okablowania. Opór przewodów, połączenia oraz obciążenie wpływają na straty energii. Długi lub niewłaściwie wykonany tor może ujawnić problem dopiero przy większym poborze, na przykład po włączeniu nocnych funkcji kamery.

Mierzymy rzeczywistą trasę, dobieramy przewód i sprawdzamy parametry połączenia. Prawidłowy kanał o długości 90 m nie jest sam w sobie błędem; musi jednak odpowiadać wymaganiom systemu. Gdy potrzebne jest inne rozmieszczenie zasilania, planujemy je świadomie. Nasza metoda łączy na jednym planie punkt obserwacji, szafę sieciową i trasę kabla.

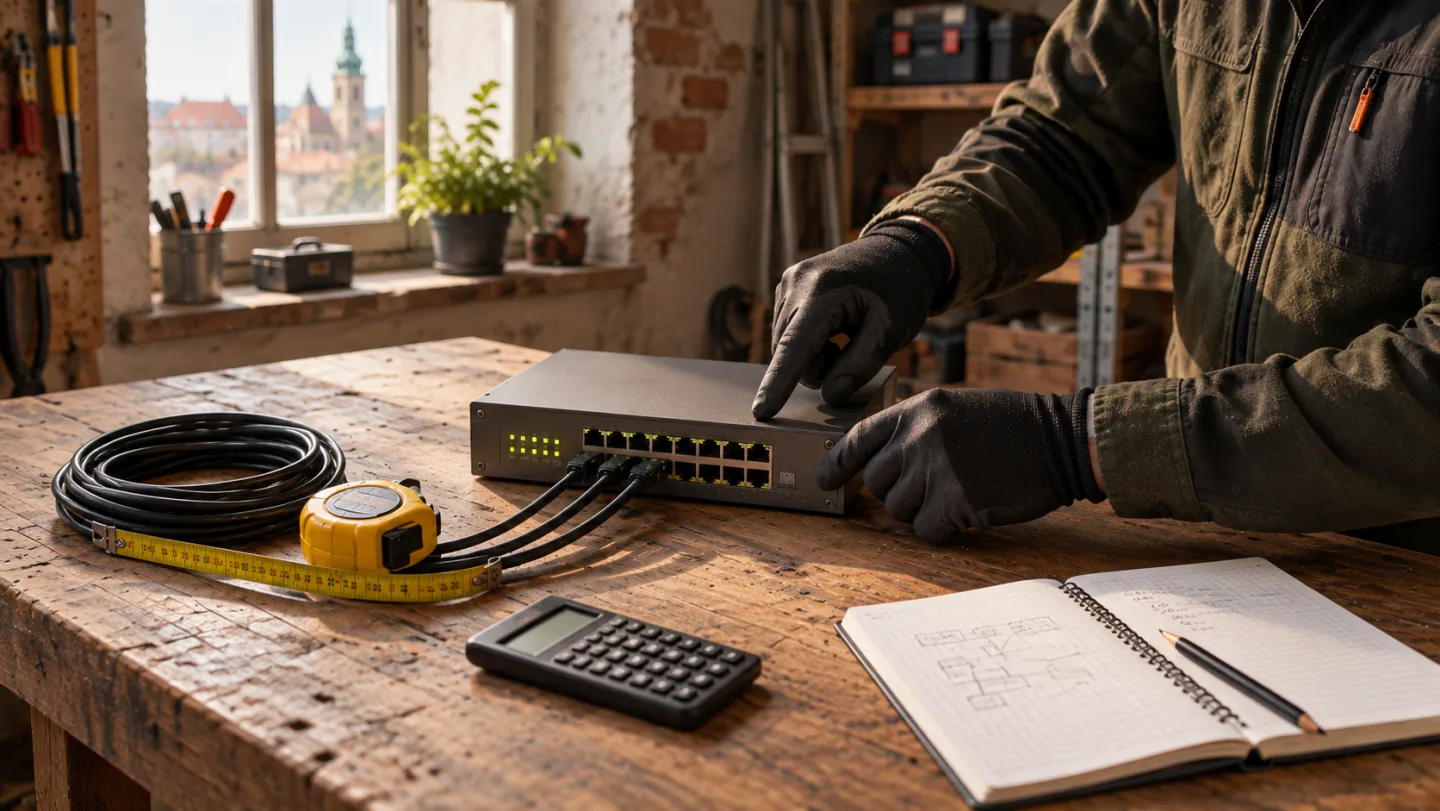

Przełącznik, miarka i kalkulator do planowania budżetu PoE
Do obliczeń potrzebne są waty i rzeczywista długość trasy. Liczba portów jest tylko jedną z informacji.
Na etapie rozpoznania zapisujemy lokalizację szafy, model przełącznika, budżet PoE, najdłuższy tor oraz warunki pracy kamer. Instalacja wewnętrzna i nieogrzewany plac mogą wymagać innego zapasu mocy. Długość należy zmierzyć, a obciążenie odczytać z dokumentacji.

Alternatywne 24 V wymaga właściwego doboru

W opisie DINION występuje opcja 24 V DC, natomiast AUTODOME wykorzystuje 24 V AC. Tych rodzajów zasilania nie należy zamieniać. Alternatywę rozważa się przy odpowiednio przygotowanej instalacji, ograniczeniu budżetu PoE lub innym układzie zasilania, zawsze po sprawdzeniu wymagań konkretnej kamery i przewodów.

Zasilacz musi mieć właściwe napięcie, rodzaj prądu i wydajność. Przypadkowe 12 V lub injector o nieznanych parametrach nie są sposobem na uruchomienie wymagającego PTZ. W wycenie opisujemy nie tylko model kamery, ale również przewidziane źródło energii i warunki jego zastosowania.

Stabilny obraz zaczyna się od policzonego zasilania

Jeden przewód nadal upraszcza montaż i porządkuje szafę. Trzeba jednak zadbać o to, aby kamera nie traciła zasilania nocą. Archiwum, czytelny obraz i nieoczekiwane zdarzenia mają wartość tylko przy ciągłej pracy. Dlatego sześć modeli PoE traktujemy jako sześć konkretnych wymagań, które trzeba zestawić z możliwościami sieci.
